DIAGNÓSTICO DEL SISTEMA DE ALCANTARILLADO SANITARIO Y PLUVIAL

ALCANTARILLADO SANITARIO



El sistema de alcantarillado de Restrepo, está construido en su totalidad en tubería PVC. El área urbana del municipio de Restrepo, está dividido topográficamente por el Río Upín, el cual define también dos áreas principales de drenajes residual y pluvial. Se tiene entonces que el municipio de Restrepo en su área urbana contempla dos (2) cuencas sanitarias las cuales se describen a continuación de acuerdo a la información suministrada por la empresa de servicios públicos.



ÁREAS DE DRENAJE



El sistema de alcantarillado de Restrepo está compuesto por dos distritos sanitarios, cuya conformación se da gracias a su distribución urbanística y a las características topográficas presentes en los diferentes sectores de la zona urbana.



El sistema está conformado por un total de dos (2) sectores a saber:



  • Sector Centro – Oriental
  • Sector Occidental



La distribución y las características de los distritos sanitarios que conforman el sistema de alcantarillado sanitario urbano del Municipio. En color verde se encuentra el Distrito Centro- Oriental y en color naranja, el Distrito Occidental.

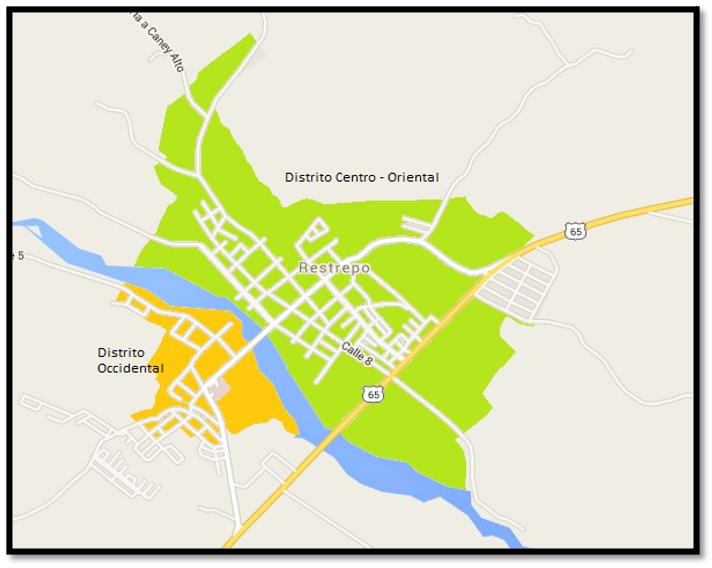

Figura Áreas de drenaje del área urbana del municipio de Restrepo.

Fuente: AGUAVIVA S.A. E.S.P.



Cuenca Sanitaria I (Distrito Centro – Oriente)



Esta cuenca de drenaje, es la más grande de las dos cuencas que conforman al municipio (56.8 Ha.) y está dividida al mismo tiempo por dos subsectores: el primero comprende la parte más oriental de municipio, específicamente los barrios el Diamante y Villa Reina; el segundo subsector corresponde a la parte central de Restrepo y corresponde a los barrios El Recreo, Acacías, 20 de Julio, Centro, Manantial, Gaitán, La Plazuela, Almendros y Brisas del Llano.



El subsector centro está drenado por un colector principal de 1867 m de longitud en tubería de PVC con diámetros que van desde las 8” hasta las 24”, y se han optimizado en los últimos años gran parte de la tubería de Gres que la conformaba.



Actualmente los barrios Plazuela, el Recreo y parte del barrio 20 de Julio cuentan con una cobertura total de alcantarillado sanitario. A la fecha el 10% de la población de área urbana del municipio de Restrepo perteneciente a un sector del barrio 20 de Julio realizan vertimiento de sus aguas residuales individualmente directamente al Caño Seco sobre la margen occidental.



En los últimos años se han optimizado e instalado un total de 8920 metros lineales de tubería en esta cuenca sanitaria, la cual vierte sus aguas sanitarias en dos puntos de vertimiento principales.



Cuenca Sanitaria II (Distrito Occidente)



El sector occidental presenta un área total servida de 44.2 Ha. Y está conformado por los barrios Rosales, Villa del Sol, Nuevo Horizonte, Minuto de Dios, Simón Bolívar, Libertador, Villa María, Villa Santos, Balcones del Llano, Antonio Nariño, Ospina Pérez, Guamito, Progreso, Las Primaveras, Senderos del Llano y el área de expansión futura.



Dentro de las obras ejecutadas para este sector en los últimos años, se incluye la culminación del colector principal, el cual conduce las aguas residuales de todos los barrios, incluyendo Villa Santos y Balcones del Llano, hasta Caño Caraño. El colector principal tiene una longitud total de 3236 m, en tubería PVC, con diámetros que van desde la 8” hasta 12”. Actualmente se están vertiendo las aguas residuales de este sector sin ninguna clase de tratamiento. También se ampliaron las redes en el barrio Las Primaveras, optimizándose e instalándose un total de 6637 metros lineales de tubería en PVC para todo el Distrito Occidental.



REDES DEL SISTEMA DE ALCANTARILLADO SANITARIO



Una vez definidas las cuencas sanitarias, se puede concluir que el sistema de recolección y transporte de las aguas residuales urbanas del municipio de Restrepo está conformado por 21170 metros lineales de tubería PVC conformada en diámetros de 6” hasta 33” correspondientes al sistema de alcantarillado residual del área urbana del municipio de Restrepo.



CÁMARAS DE INSPECCIÓN



Los pozos de inspección son estructuras que permiten la inspección, ventilación y limpieza de la red de alcantarillado, se utilizan para la unión de dos o más tuberías y en todos los cambios de diámetro, dirección y pendiente; así como para las ampliaciones o reparaciones de las tuberías.



El Sistema de recolección y transporte de las aguas residuales urbanas del Municipio de Restrepo está conformado por 523 cámaras de inspección; de las cuales 387 corresponden al sistema residual y 142 al sistema pluvial.



TRATAMIENTO DE LAS AGUAS RESIDUALES



El alcantarillado sanitario del área urbana del municipio de Restrepo actualmente cuenta con una sola planta de tratamiento de aguas residuales PTAR, localizado en las coordenadas geográficas 04°15´28.10” N – 73°33´3.40 W a una altura de 445 m.s.n.m., la cual se encarga tratar las aguas residuales domesticas del distrito sanitario centro oriental el cual corresponde al 40% de la población del área urbana para posteriormente descargarlas previo tratamiento a la fuente receptora Caño Seco.

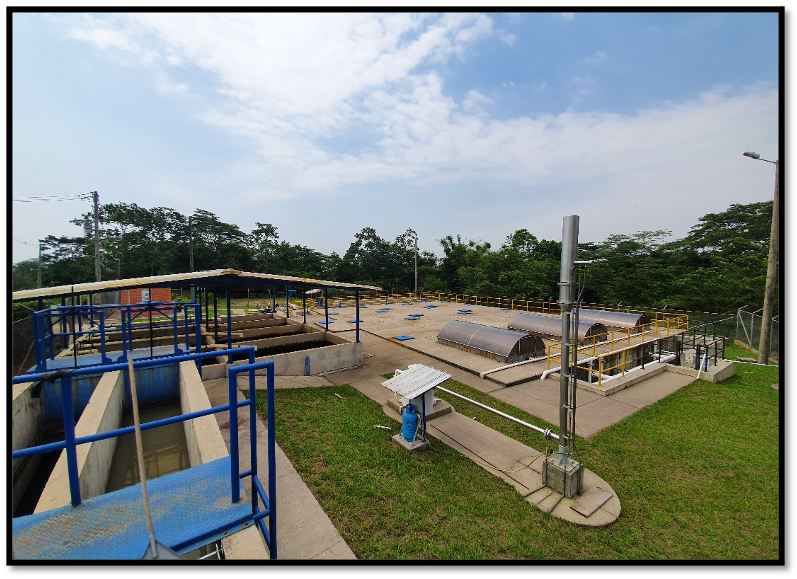

Foto Planta de tratamiento de aguas residuales del área urbana del municipio de Restrepo.

Fuente: La Consultoría.



La Planta de Tratamiento de Aguas Residuales del distrito sanitario centro oriental que descarga a la fuente receptora Caño Seco, el tratamiento de las aguas residuales domésticas, consta de tres fases, a saber:



  • Tratamiento preliminar
  • Tratamiento secundario
  • Manejo de los lodos



La PTAR se encuentra conformada por las siguientes unidades:



  • Cámara de llegada.
  • Reja gruesa y media.
  • Desarenadores
  • Canaleta Parshall.
  • Reactor UASB.
  • Reactores RAP.
  • Sedimentador secundario.
  • Lechos de secado de lodos.









VERTIMIENTOS



Actualmente el área urbana del municipio de Restrepo cuenta con dos (02) descargas de agua residual domesticas las cuales se mencionan a continuación:



  • Descarga Caño Seco: Una vez el agua residual del distrito sanitario centro oriental termina su recorrido por la PTAR el agua es descargada sobre la fuente receptora Caño Seco mediante una tubería PVC de 24” de diámetro en las coordenadas geográficas 73°33’3.60” W – 4°15’26.30” N a una altura de 445 m.s.n.m.

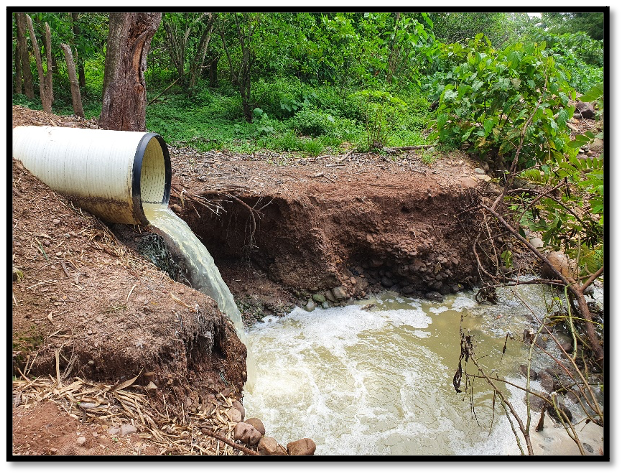

Foto Vertimiento de agua residual tratada sobre la fuente receptora Caño Seco.

Fuente: La Consultoría.



Cabe resaltar que dicho vertimiento cuenta con permiso de vertimientos otorgado por la autoridad ambiental Cormacarena bajo la Resolución N° PS – GJ 1.2.6.15.813 del 05 de Junio de 2015, por un caudal de 18.9 L/s respectivamente con una vigencia de cinco (05) años respectivamente.



  • Descarga Caño Caraño: En cuanto al distrito sanitario occidental el agua residual domestica una vez termina su recorrido por la red de alcantarillado sanitario es descargada sin tratamiento previo sobre la fuente receptora Caño Caraño mediante una tubería PVC de 24” de diámetro en las coordenadas 73°33’10.64” W – 4°14’53.00” N a una altura de 444 m.s.n.m., es de resaltar que a la fecha dicho vertimiento no cuenta con permiso de vertimientos por parte de la autoridad ambiental.

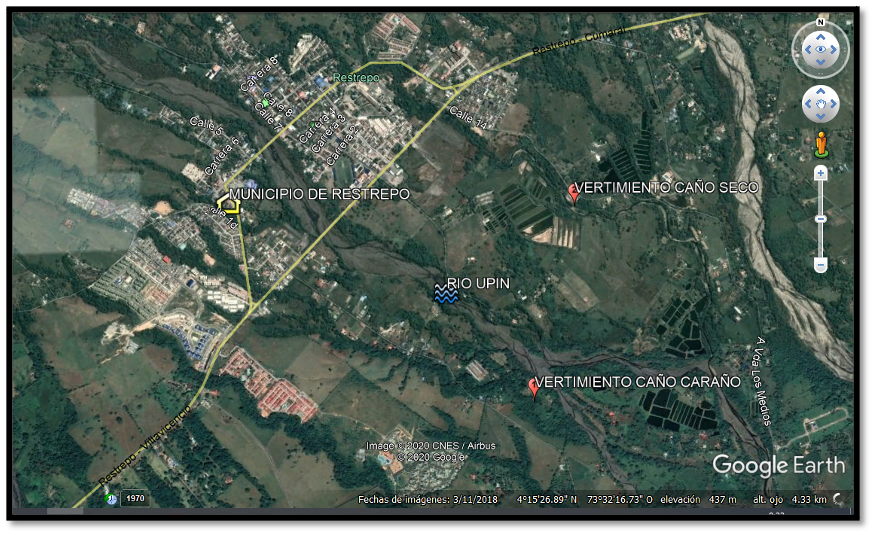

Figura Ubicación de los vertimientos de aguas residuales.

Fuente: Google Earth 2020, modificado por la consultoría.



SISTEMA DE ALCANTARILLADO PLUVIAL



El área urbana del municipio de Restrepo cuenta con un sistema de alcantarillado Pluvial el cual ha sido construido por parte de la Empresa de Servicios Públicos del Meta, EDESA S.A., este sistema de alcantarillado cuenta con sumideros y adecuados diámetros de tubería, que  drenan el agua lluvia del área urbana, se establece que el sistema de alcantarillado está compuesto por once (11) distritos pluviales (uno en construcción) los cuales están construidos en su totalidad en PVC de diámetros que van desde las 10” hasta las 36” conformando en su totalidad por una longitud de 9654 m.



se presenta la totalidad de los distritos sanitarios que conforman el sistema de alcantarillado pluvial urbano, actualizados según el avance y ejecución de los nuevos contratos del Municipio.

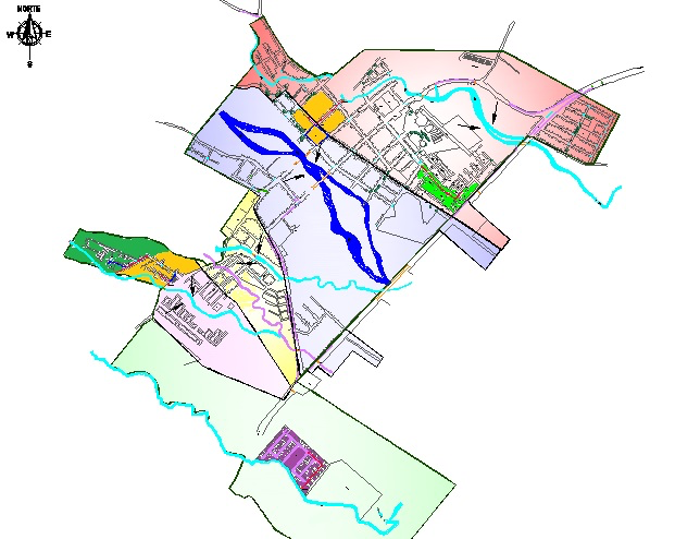

Figura Distritos del Sistema de Alcantarillado Pluvial Urbano – Municipio de Restrepo.

Fuente: AGUAVIVA S.A. E.S.P.







Vertimientos del sistema de alcantarillado pluvial



En estos momentos, según información de funcionarios de AGUAVIVA S.A. E.S.P., existen trece (13) puntos de descarga totalmente operativos en el que confluyen todas las aguas lluvias captadas por el sistema de alcantarillado pluvial. Todas las descargas se efectúan por gravedad y los vertimientos llegan al margen de los Caños Seco, Balconcitos, Caraño y el Río Upín.



A continuación se referencia cada uno de los descoles, con sus coordenadas de ubicación, la fuente receptora, el diámetro del descole y el distrito al que pertenece. Los vertimientos pluviales de sección rectangular, serán mostrados en milímetros.



Tabla Localización de las descargas del alcantarillado pluvial.

Descargas del Sistema Pluvial
# Descole Distrito Corriente Receptora Diámetro Ø Coordenadas
(Pulgadas) Latitud Longitud
1 1 Caño Caraño (Cra 7) 10 4°15’22.06″N 73°34’17.58″O
2 1 Caño Caraño (Cra 9) 10 4°15’23.54″N 73°34’24.60″O
3 2 Caño Caraño (Cra 4) 10 4°15’18.00″N 73°34’12.06″O
4 4 Caño Caraño 34 4°15’16.14″N 73°34’08.50″O
5 5 Río Upín 36 4°15’21.41″N 73°33’48.65″O
6 6 Río Upín 45 4°15’25.03″N 73°33’46.70″O
7 7 Caño Seco 24 4°15’35.80″N 73°33’11.36″O
8 8 Caño Seco 24 4°15’48.78″N 73°33’52.67″O
9 8 Caño Seco (Suprfc) 700×700 mm 4°15’49.79″N 73°33’53.38″O
10 9 Caño Seco 24 4°15’51.51″N 73°34’02.85″O
11 10 Río Upín 30 4°15’36.05″N 73°33’57.08″O
12 10 Caño Balconcitos 24 4°15’26.08″N 73°34’05.48″O
13 11 Caño Seco 24 4°15’42.44″N 73°33’29.16″O



Fuente: AGUAVIVA S.A. E.S.P.
